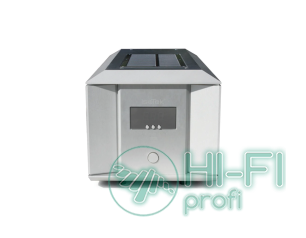

Мережевий фільтр Isotek EVO3 Mosaic Genesis Hybrid (150/3680W)

Mosaic Genesis – це гібридна версія серії Ultimate виробництва IsoTek. Вона поєднує механізм створення ідеальної синусоїди з надзвичайно малою загальною кількістю гармонійних спотворень від Genesis та полегшену версію мережі стабілізації Direct-Coupled від Super Titan. Ідеальний баланс між потужністю та продуктивністю.

Усуває шум від мережі змінного струму в синфазному режимі та диференціальному режимі. Слаботкові (три розетки) знижують шум на 85 дБ у діапазоні частот до 0 Гц. Сильний струм (дві розетки) пропонує придушення радіоперешкод на 75 дБ (стандартно 50 Ом). Незалежні розетки – жодна з розеток не з'єднана з іншою, тим самим запобігаючи перехресному забрудненню шумом від мережі змінного струму в диференціальному режимі.

Миттєва захисна схема на 100 000 А. 150 Вт безперервне та 300 Вт пікове повністю фільтроване електроживлення для високочастотних компонентів (три розетки) у поєднанні з 4600 Вт (230 В @ 20 А) для великих підсилювачів потужності та моноблоків (дві розетки).

Вбудована унікальна Direct-Coupled мережа стабілізації, яка включає дев'ять каскадний ланцюг у серії паралельних конфігурацій, які постачають надзвичайно сильноточне живлення з невеликим опором.

IsoTek Mosaic Genesis є гібридом з двох технологій, який укладений у корпус шасі половинної ширини з 5-ю розетками, 3 з яких для компонентів високочастотних джерел, а 2 – для сильноточної електроніки. Високочастотні компоненти запитуються від одиночного регенеративного елемента з могутнього Genesis, запроектованого для 300 Вт у піку та безперервних 150 Вт споживання.

На відміну від існуючих регенераторів мережі Mosaic Genesis від IsoTek створює зовсім нову синусоїду в межах свого осередку генерації. Генератор синусоїдальних хвиль з надзвичайно малим числом гармонійних спотворень створює повністю оптимізований сигнал всередині комірки, який посилюється до 300 Вт підсилювачем змінного струму, що працює в класі A/B і подається на високоякісний вихідний трансформатор з мідною фольгою між первинним і вторинним та прохід шуму через пристрій. Результатом є 150 Вт безперервного постійно генерованого живлення.

Критичною частиною процесу є унікальний генератор чистої синусоїдальної вихідної напруги з мінімальними гармонічними спотвореннями між вхідною та вихідною напругою. Додатково з метою усунення спотворень та створення надстабільної синусоїди Mosaic Genesis забезпечує підтримку вихідної напруги на рівні 230 В +/- 2 %. Для порівняння європейський стандарт - 230 В +/- 10%.

Кінцевим результатом є надточна та постійна синусоїда мережі 230 В/50 Гц із мізерно малими рівнями спотворень, незалежно від якості вхідного сигналу електромережі. Незважаючи на рівень спотворень у вхідній мережі, Genesis постачає надзвичайно мале ВДГ (Загальне Гармонічне Спотворення) від 0,05% до 0,17% з типовим навантаженням, залишаючись набагато нижче 0,3% навіть при надскладних навантаженнях.

Сильноточні розетки запитують від полегшеної версії дев'яти каскадної мережі фільтрації Titan. Секції паралельного фільтра забезпечують надзвичайно малу загрозу сильноточному джерелу живлення компактному форм-факторі. Ця мережа пропонує зниження радіоперешкод на 75 дБ, одночасно постійно постачаючи 4600 Вт.

Силові кабелі, що використовуються в Mosaic Genesis, виготовляються з моножильного кабелю, виготовленого за допомогою новітньої технології IsoTek – UPOCCP (Ultra Pure Copper by Ohno Continuous Casting Process). Ця технологія застосовувалася при виробництві монокристалічної міді з процесом постійного лиття з формою, що підігрівається. Підсумковий продукт отримав малі стрижні з чистої міді OCC, з якої витягувався провід, і який може містити міді волокна довжиною понад 700 футів. IsoTek потім срібить цю вже очищену мідь перед намотуванням жили фторетилен-пропіленового Тефлону на твердий провідник, створюючи тим самим діелектрик із фактичного простору, через який простягається вторинна трубка з фторетилен-пропіленового Тефлону.

Врешті-решт IsoTek EVO3 Mosaic Genesis представляє миттєвий захист у 100 000 A. Унікальна система просунутого захисту IsoTek використовує пірамідальне розташування варісторних пристроїв, які пропонують захист та реагують більш агресивно у міру збільшення небезпеки збою або короткого замикання. Можливо найкраща система стабілізації з комбінованим джерелом енергії, що колись створювалася. IsoTek Mosaic Genesis пропонує створення синусоїди з надзвичайно малим числом гармонійних спотворень у поєднанні із системою стабілізації IsoTek Direct-Coupled

Характеристики Фільтр мережі Isotek EVO3 Mosaic Genesis Hybrid

• Виробник: ISOTEK (Велика Британія)
• Серія: Mosaic Serie
• Тип пристрою: Регенератор живлення
• Напруга живлення, В: 100 - 240
• Габарити, мм: 225 x 225 x 470
• Вага, кг: 20
• Кількість розеток, шт.: 5
• Частота напруги, Гц: 50 – 60
• Запобіжник: Ні
• Максимальний струм А: 16
• Загальна потужність навантаження, Вт: 4600
• Вхідний роз'єм: 1 х 16A IEC C20
• Вихідний роз'єм: 5 (Schuko)
