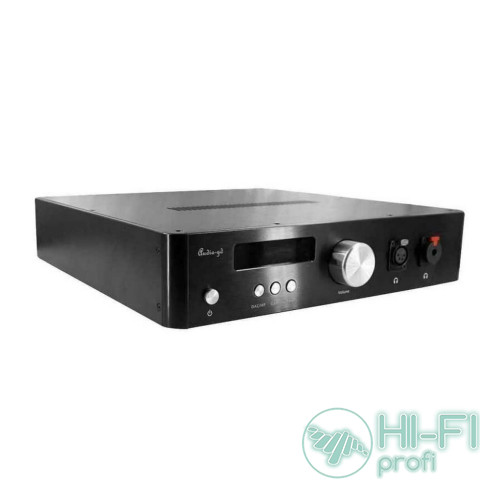

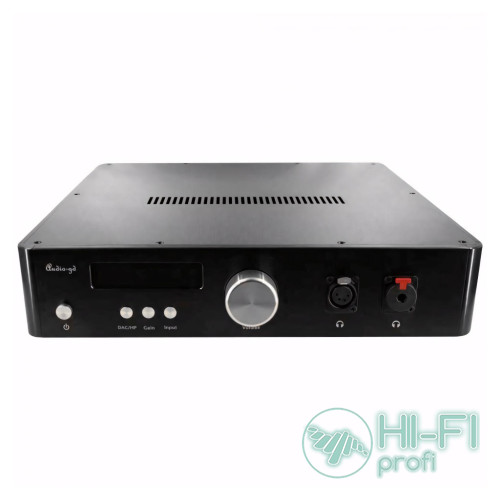

ЦАП Усилитель для наушников Audio-GD R-28 NOS Black

Процессор DAC + усилитель для наушников / предусилитель Audio-gd R-28 NOS

• ЦАП+ полностью сбалансированный дискретный транзисторный усилитель для наушников и предусилитель
• Работает в оптимизированном режиме NOS (без передискретизации)

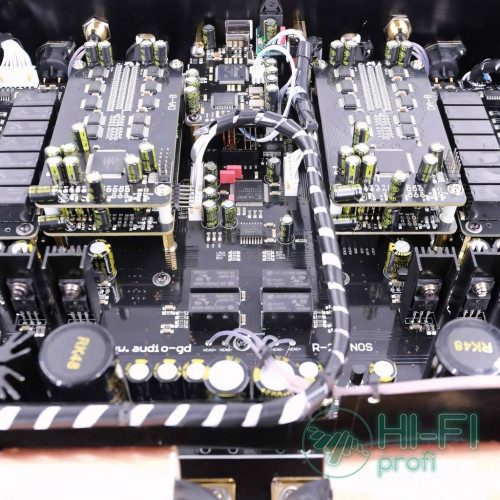

• 8 групповых полностью дискретных ЦАП R-2R (4 платы DA-8), реализующих балансный режим
• 4 полностью дискретные нативные DSD-декодера работают в сбалансированном режиме
• Асинхронная передача PCM 32 бит/384 кГц и DSD512 посредством входа USB Amanero 384
• Полностью дискретная конструкция передачи токового сигнала без операционных усилителей в сигнальном тракте
• Максимальная выходная мощность усилителя для наушников достигает 9500 мВт, что позволяет легко управлять любыми наушниками.
• Все входы оборудованы гальваническим изолятором

R-28 NOS от Audio-gd – это устройство «все в одном» с редкой универсальностью, объединяющее высококачественный полноценный R-2R ЦАП с дискретным балансным предварительным усилителем и высокоточным усилителем для наушников. Это универсальное устройство позволяет каждому аудиоустройству в звуковой системе извлечь пользу от технологического опыта Audio-gd. К R-28 можно подключить несколько источников (в том числе аналоговые), что дает ему потенциал стать настоящим краеугольным камнем любой амбициозной аудиосистемы, облегчая прокладку кабелей и соединений, обеспечивая при этом тщательную и чистую обработку сигнала, независимо от источники. Совместимость с самыми современными аудиоформатами, а также множество входов и выходов обеспечивают поразительную совместимость со всем оборудованием и самой популярной цифровой аудиотехникой в мире.

Версия NOS

Многим нравится звук чистого режима NOS, поэтому Audio-gd разработала NOS-версию R-28, которая обладает новыми функциями и усовершенствованиями, обеспечивающими еще более точное и насыщенное воспроизведение звука. Как следует из названия, эта версия ЦАП R2R R-28 работает в режиме NOS (Non Oversampling – Без передискретизации). Его конструкция специально оптимизирована для этой цели – для работы ему не нужен основополагающий тактовый сигнал, позволяющий избежать чрезмерного джитера. Технология, встроенная непосредственно в цифровой процессор R-28 NOS, гарантирует точную синхронизацию данных и тактового генератора. Кроме того, для изоляции цифровых входов и процессора используется гальваническая развязка, обеспечивающая чистое и точное воспроизведение звука.

Некоторые малоизвестные факты о конструкции NOS

В 1970-х годах было выпущено первое поколение проигрывателей CD, использовавших технологию NOS. При использовании NOS характеристики обычны, поскольку ограниченная разрядность сигнала влияет на КНС и соотношение сигнал/шум (S/N). Несмотря на то, что шум квантования влияет на уровень S/N, R-28 NOS все равно достигает очень низкого уровня шума, гораздо лучше, чем у большинства ламповых усилителей и проигрывателей, и очень похоже на то, что имеют современные ЦАП с OS (предискретизацией). ) , или "оверсэмплингом").

Чтобы получить лучшие характеристики на бумаге, многие конструкции применяют достаточно сложный аналоговый LC-фильтр после ЦАП. Но LC-фильтр обычно не имеет плоской АЧХ, а вызывающий большой фазовый сдвиг также оказывает значительное влияние на качество звука. В 1980-х годах была изобретена передискретизация и FIR-фильтр, которые позволили улучшить качество звука по сравнению с применением LC-фильтра. На бумаге были получены хорошие технические характеристики, поэтому эта технология обычно применяется с тех пор.

В противоположность системам с повышенной дискретизацией, NOS ЦАП работают с низкими частотами дискретизации и не используют фильтрацию избыточных высоких частот. Поэтому многим все же нравится звук NOS и эти люди считают, что без дополнительной обработки он лучше сохраняет оригинальный характер звука, как в реальном мире. Они доверяют своим ушам, а не техническим характеристикам. Поэтому если вам нужны хорошие характеристики на бумаге вместо уникальных свойств оригинального звука, возможно, дизайн NOS – не для вас.

Основная идея технологии NOS состоит в том, чтобы сохранить естественность звука, предотвращая потерю информации во время оверсэмплинга и цифровой фильтрации. Поклонники технологии NOS считают, что она придает более органический и аналоговый звук, более близкий к тому, что услышали бы при прослушивании аналоговой записи.

Каскадный R-2R ЦАП

R-28 NOS представляет собой ЦАП типа R-2R, который стал популярен благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R-2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-gd, как всегда, выбирает наивысшее качество.

Такая конструкция способна обрабатывать весь 32-битный цифровой сигнал в течение одного такта, предотвращая потенциально слышное накопление недостатков и позволяя использовать однобитную шкалу коррекции (а не многобитную). Это играет важную роль в достижении высокого динамического диапазона (включая сигнал/шум > 120 дБ), сохраняя при этом искажения и джитер на чрезвычайно низком уровне.

Тип ЦАП R-2R достаточно популярен в настоящее время и доступен как в наборах для самостоятельной сборки, недорогих готовых решениях так и в продуктах высокого класса. Дешевые устройства R-2R часто базируются на старой технологии, давно разработанной компанией MSB, и включает в себя только базовую конструкцию лестницы R-2R, но не имеющей превосходной конструкции коррекции, которая была разработана по оригинальной технологии MSB. Эта конструкция использует логические микросхемы регистров сдвига данных в последовательном режиме для преобразования данных в аналоговый сигнал. На рынке Hi-Fi, конструкции R-2R более сложны и обеспечивают лучшее качество звука, но часто логика базируется на последовательном режиме коррекции каскадов. В такой ситуации структурных проблем технологии R-2R невозможно избежать, и качество работы зависит исключительно от точности (допусков) лестничных резисторов.

Гораздо лучше, но значительно более сложная конструкция, переключает резисторы в параллельном режиме, когда сверхбыстрый процессор FPGA контролирует и корректирует лестницу R-2R. Параллельная архитектура контролирует каждый бит соответственно и достигает беспрецедентной эффективности (в параллельном режиме для вывода всех данных требуется только 1 такт, тогда как последовательный режим требует от 8 до 24 тактов). Схема с FPGA позволяет исправить неизбежные недостатки R-2R, вызванные чувствительностью к сбоям резисторов, а также достичь наилучшего качества выходного сигнала.

Простой подбор «идеальных» резисторов никогда не решит проблему несовершенства каскадного R-2R ЦАПа. Для этого требуются резисторы с допуском 0.00001% и возможностью работать с разрешением 24 бит. Это лишь в теории, поскольку дискретность логических микросхем переключателей уже имеет слишком большой внутренний импеданс и уничтожит теоретические значения допуска резистора. Решение состоит в том, чтобы не зависеть от допусков. Это комбинация обоих способов: резисторы со сверхнизким допуском, управляемые технологией коррекции, и очень скоростной FPGA, применяемый в устройствах Audio-gd.

Важность использования FPGA/CPLD

FPGA/CPLD расшифровывается как Programmable Array Logic (программируемые матрицы логики). Сегодня их можно встретить только в высококачественных ЦАПах. Audio-gd применяет FPGA/CPLD в своих устройствах с 2008 года. R-28 NOS имеет 6 программированных чипсетов CPLD для разделения различных конфигураций цепей во избежание прерывания. Внутренний аппаратный интерфейс полностью контролируется сложным программным обеспечением. Огромным преимуществом является то, что программное обеспечение FPGA/CPLD можно легко модернизировать, предлагая новые функции или улучшая эффективность. Такая конструкция гораздо гибче и перспективнее!

ACSS

Верный традициям Audio-gd, R-28 имеет аналоговый токовый выход ACSS mini-XLR, полностью защищенный от обратной связи и с очень низким выходным сопротивлением. Эта уникальная конструкция ценится за передачу мельчайших деталей и отличную звуковую сцену в конечном воспроизведении.

ACSS это технология без обратной связи, созданная с использованием полностью дискретных усилителей. Большинство пользователей знают, что схема обратной связи может предложить лучшие характеристики в тестовых измерениях, а схема без обратной связи не показывает хороших результатов в тестовых измерениях, но может создать лучший звук для человеческих ушей. Это конфликт классических схем. ACSS может предложить самый маленький цвет, более нейтральный, с очень низким уровнем искажений и высокой линейностью. Таким образом, звучание может сохранять динамику, детализацию и нейтральность, но не слишком ярким или резким.

Характеристики Audio-gd R-28 NOS

• Тип: цифро-аналоговый преобразователь + усилитель для наушников/предусилитель
• Тип ЦАП: дискретный каскадный R-2R

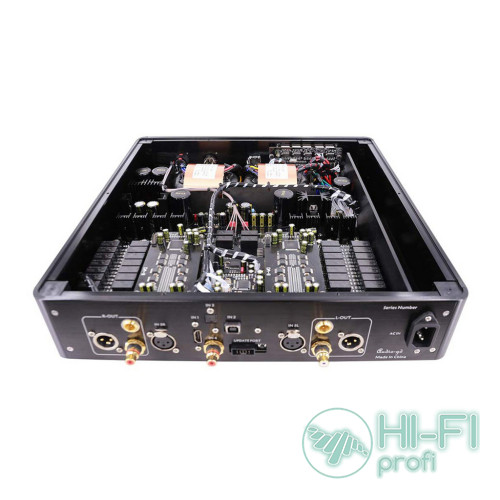

• Заходи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • SPDIF: 1 x RCA, 1 x Toslink
  • Аналоговый: 1 x XLR
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR/1 x ACSS (mini-XLR)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (-0.25 дБ) / 20 Гц – 150 кГц (-3.0 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.03%
  • Выходной уровень (балансные выходы):
    • Выход на наушники: 19 В (RMS)
    • Выходы предусилителя, переменный уровень: 19 В (RMS)
    • Выходи ЦАП, переменный уровень: 5 В (RMS)
  • Усиление: H: +22 дБ/L: +12 дБ
  • Дисбаланс каналов: <0.05 дБ
  • Выходной импеданс:
    • Выход на наушники: 1 Ом
    • Выходы ЦАП и предусилителя, переменный уровень: 5 Ом
  • Мощность выхода на наушники (балансный):
    • 9500 мВт/25 Ом
    • 8000 мВт/40 Ом
    • 3500 мВт/100 Ом
    • 1200 мВт/300 Ом
    • 600 мВт/600 Ом
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: 44.1 кГц - 384 кГц (PCM) / к DSD512 (DSD)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Мощность: 35 Вт
• Размеры (Ш х В х Г): 360 x 85 x 360 мм
• Вес: 8.5 кг
