Усилитель для наушников Audio-GD R8 HE MK3 Silver

DAC процессор Audio-GD R-8HE MK3

• Настоящий сбалансированный дискретный каскадный R-2R ЦАП
• Уникальный встроенный рекуперативный блок питания
• 4 набора полностью дискретных и независимых аппаратных декодеров DSD
• 8 наборов полностью дискретных модулей R-2R для формирования двухканального сбалансированного двухтактного декодера
• Два тактовых генератора TCXO Accusilicon с частотами 90 и 98 МГц, что обеспечивает идеальную синхронизацию всего устройства
• Асинхронный USB-интерфейс Amanero с поддержкой PCM 32 бит/384 кГц и DSD512
• Процессор FPGA работает в режиме параллельной обработки данных даже при высокой скорости передачи данных и поддерживает обновление прошивки для улучшения качества звука, когда со временем будут найдены и реализованы лучшие алгоритмы.
• Доступны различные режимы работы: NOS (без передискретизации) и 3 уровня OS (с передискретизацией 2x, 4x и 8x)
• Входы USB и HDMI оборудованы изоляторами и отдельными линейными источниками питания для значительного ограничения помех.
• На входе USB используют двунаправленный изолятор, который может передавать сигнал I?S на процессор FPGA и принимать от него тактовый сигнал для точной передачи данных.
• DSD использует встроенный асинхронный генератор для улучшения синхронизации, что улучшает четкость и динамику воспроизведения
• SPDIF поддерживает воспроизведение DOP

Audio-gd R-8HE – это ЦАП с архитектурой R-2R и очень тщательно продуманной конструкцией, вобравшей в себя ключевые элементы и качество звука предшественника – R-7HE, при этом его характеристики были еще более тщательно проработаны, а цена – снижена. В R-8HE установлены 4 каскадных модуля ЦАП, на этот раз в версии 2, а также источник питания с рекуперацией. Эти два элемента, лежащие в основе устройства, позволяют обеспечить большую прозрачность, высокую динамику и невероятное богатство звука с характером воспроизведения, близким к тому, которое можно получить с помощью аналогового оборудования.

Новая версия R-8HE – MK3, получила много технических усовершенствований и прошла тщательные испытания и измерения, чтобы обеспечить воспроизведение звука с большой музыкальностью. Источник питания стабилизируется дискретным серводвигателем, обеспечивающим характеристики, сопоставимые с характеристиками качественного аккумулятора, и эффективно питать секции цифроаналогового преобразования. Аналоговые схемы всегда питаются от чистых источников питания класса А, чтобы обеспечить лучшее воспроизведение звука.

Кроме того, R-8HE имеет полностью отдельные источники питания. Цифровая цепь и аналоговые левый и правый каналы имеют по одному трансформатору. Сигнальная цепь и трансформаторы разделены алюминиевыми пластинами толщиной 5 мм, что обеспечивает высокий уровень изоляции. Это улучшает соотношение сигнал/шум, изолирует гармонические помехи и уменьшает уровень шума. Левый и правый каналы расположены полностью симметрично, чтобы расстояние, которое проходят кабели, было одинаковым с обеих сторон. Модули цифро-аналогового преобразования R-2R расположены между двумя алюминиевыми пластинами во избежание радиочастотных помех.

Уникальная полностью аналоговая технология рекуперативного питания

Рекуперативный источник питания – это собственный генератор, встроенный в устройство, которое может обеспечить идеальное питание для всех компонентов устройства. Он может максимально отфильтровать помехи электропитания, обеспечить сверхчистое питание аудиокомпонентов и восстановить мелодический низкочастотный и высокочастотный аналоговый сигнал, гораздо лучше, чем внешний цифровой процессор питания, не говоря уже о пассивном розеточном LC-фильтре.

При реализации рекуперативного источника питания переменное напряжение из сети превращается в постоянное во входном трансформаторе, затем, через параллельный стабилизированный источник питания класса А, подается на генератор и каскад усиления рекуперативного сигнала. И генератор рекуперативной формы сигнала и каскад питаются от стабилизированного источника питания класса А, поэтому на их работу не влияют изменения в электросети и помехи.

Набор сбалансированных генераторов рекуперативного сигнала производит высококачественную синусоиду 50 Гц с низким уровнем искажения. Далее этот синусоидальный сигнал через балансные усилители и мощные выходные каскады попадает на три выходных трансформатора, которые обеспечивают чистое напряжение, стабильное по амплитуде и частоте. После чего три параллельных регулируемых источника питания класса А обеспечивают независимое питание аналоговых выходных цепей левого и правого каналов, а также цифровой аудиочасти с различными функциями обработки.

Аргументы Audio-gd относительно рекуперативного источника питания:

• Благодаря внутреннему анализу конструкции и фактическому сравнению тестов на профессиональном стенде AP SYS-2722 выявлено, что искажение чисто аналогового рекуперативного генератора синусоидальной формы намного ниже, чем у генераторов цифрового синтеза.
• Цифровой каскад может иметь большую эффективность преобразования мощности, но аналоговый каскад имеет более аналоговый характер.
• Частота регенерированной формы сигнала 400 Гц обладает большей эффективностью преобразования мощности. Однако частота регенерированной формы сигнала 50 Гц находится дальше от чувствительной зоны человеческого слуха, чем 400 Гц, и поэтому качество звука является более мягким и естественным.

R-8HE является ЦАП типа R-2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R-2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-gd, как всегда, выбирает наивысшее качество.

Конструкция Audio-gd предусматривает параллельное переключение резисторов со сверхнизким допуском, а сверхбыстрый процессор FPGA контролирует и корректирует каскади R-2R. Такая архитектура корректирует каждый бит для достижения невероятной эффективности. Кроме того, благодаря этой параллельной структуре один такт позволяет обработать все данные, тогда как последовательное соединение требовало бы от 8 до 24 тактов. Audio-gd также исправляет недостатки базовых сборок R-2R, то есть вызванные допуском на сопротивление благодаря использованию интегрированного DSP-процессора FPGA.

Основные преимущества дискретного каскадного ЦАП R-2R

• R-2R не превращает тактовый сигнал в выходной
• R-2R не чувствителен к джитеру, в отличие от дельта-сигма ЦАПов
• R-2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы

Сверхбыстрая обработка сигналов

Процессор FPGA – это программируемый компонент, который сейчас регулярно встречается в высококлассных ЦАПах. Он позволяет полностью контролировать внутреннее оборудование с помощью сложного программного обеспечения. Огромным преимуществом использования FPGA является то, что его программный уровень может быть легко обновлен для добавления новых функций или улучшения общей эффективности устройства. Это позволяет модернизировать устройство без необходимости замены компонентов, являющихся одновременно высокоэффективным и гибким решением. Цифровые схемы всего ЦАП состоят из 1 FPGA и 5 CPLD (оба – программируемые устройства), которые позволяют разделить различные функциональные схемы и предотвратить интерференцию сигналов.

В R-8HE схема из FPGA/CPLD отвечает за следующие аспекты:

• Отличные характеристики интерфейса SPDIF, заменяющие менее эффективные традиционные интерфейсы, такие как микросхемы DIR9001, WM8805 или AK411X
• Процесс полного перезапуска тактового генератора по схеме FIFO, применяемой ко всем входам. Таким образом, исходные данные всегда полностью синхронизированы с тактовым сигналом, ограничивающим джитер.
• Интеграция фильтров передискретизации 2x, 4x и 8x, цифровых фильтров и 4 различных режимов NOS
• Режим, позволяющий имитировать воспроизведение звука винилового проигрывателя

Дискретный аналоговый выходной каскад

Последним этапом для сигнала является аналоговый выходной каскад, и именно он оказывает решающее влияние на качество звучания ЦАП. Какой бы замечательной ни была цифровая схема, без отличного аналогового выходного каскада качество звука станет крайне заурядным. Аналоговый выходной каскад подключен непосредственно к модулю DA-7, используя только компоненты со сквозными отворами (не SMD).

Для усиления и обработки сигналов используется высокоскоростной усилитель ACSS (фирменный стандарт Audio-dg). Такой усилитель спроектирован без отрицательной обратной связи и работает в режиме токового сигнала. Ему не приходится многократно преобразовывать сигнал между током и напряжением, как в других конструкциях. Выходной буферный каскад – однотактный чистый полевой транзистор класса А, две группы которого соединены параллельно для достижения низшего выходного сопротивления. В общем, выходной каскад работает в чистом режиме класса А, без отрицательной обратной связи, что позволяет воспроизводить чистые и реалистичные звуковые сигналы.

ЦАП имеет четыре встроенных операционных усилителя для работы в режиме сервопривода постоянного тока, благодаря чему ЦАП может работать без разделительных конденсаторов, избегая шумов и украшений. Во всех сигнальных каналах, идущих после модуля ЦАП, не используют никаких коммутационных элементов, позволяющих достичь максимально чистого и реалистичного звучания.

Характеристики Audio-GD R-8HE MK3

• Тип: цифро-аналоговый преобразователь
• Тип ЦАП: дискретный каскадный R-2R

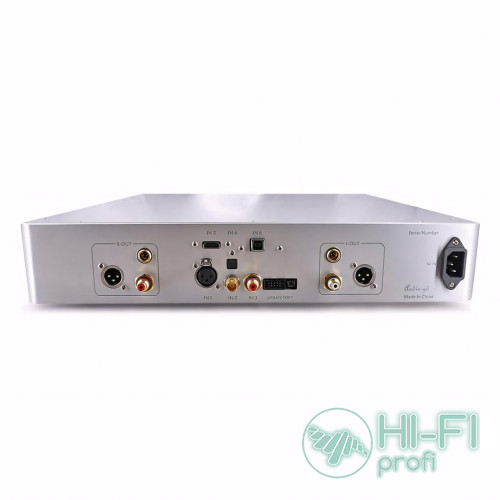

• Заходи:
  • USB: 1 х USB-B
  • I?S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF или вход внешнего главного тактового генератора: 1 x BNC
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
  • HDMI IS, USB: 3.3 В
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR / 1 x ACSS (mini-XLR, совместимость с Krell Cast)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.01%
  • Исходный уровень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Выходной импеданс: < 5 Ом (XLR, RCA)
• Поддерживаемая битовая глубина:
  • USB и I?S: 32 бит (PCM) / 1 бит (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I?S: 44.1 кГц - 384 кГц (PCM) / к DSD512 (DSD)
  • Коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Мощность: 48 Вт
• Размеры (Ш х В х Г): 430 x 80 x 445 мм
• Вес: 12 кг
