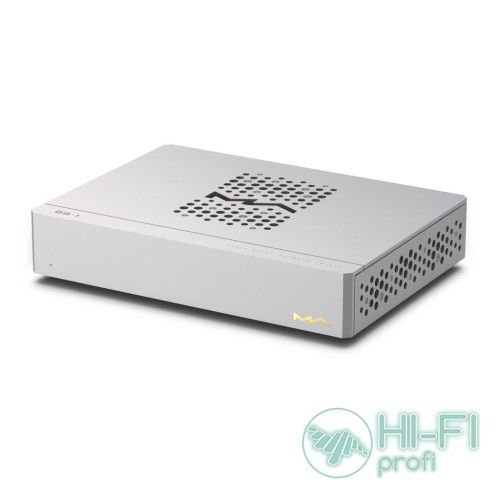

Audio Grade Network Switch Matrix Audio SS-1

Сетевой коммутатор аудиофильского класса Matrix Audio SS-1

Новые просторы, новая эволюция

SS-1 – это сетевой коммутатор аудиоуровня, специально разработанный Matrix Audio для потокового аудио Hi-Fi. В отличие от традиционных сетевых коммутаторов этот продукт тщательно спроектирован в соответствии с требованиями Hi-Fi аудиосистем. Он содержит комплексные усовершенствования системы питания, системы синхронизации, методов охлаждения и выбора компонентов, направленных на обеспечение передачи потокового аудио высокой четкости без потерь.

Высшая скорость, лучшая производительность

Разработка сетевого коммутатора соответствующего уровню качественного аудио с более высокими скоростями вытекает из перспективы цифрового проектирования схем. Система, способная поддерживать высокоскоростную передачу сигнала, по своей сути имеет более высокий предел стабильности. Это также означает, что погрешность синхронизации в высокоскоростном оборудовании относительно ниже по сравнению с низкоскоростным. Поэтому высокоскоростные устройства, работающие на низких скоростях, демонстрируют более высокое качество работы по сравнению с низкоскоростными устройствами, передающими на той же низкой скорости.

Два изолированных порта 10 Гбит/с

Два порта SFP/SFP+ со скоростью соединения до 10 Гбит/с позволяют устанавливать оптоволоконные модули или модули RJ45 в соответствии с вашими потребностями. Это позволяет одновременно подключать через порты SFP сетевые устройства и цифровые аудиоплееры, достигая полной электрической изоляции между сетевыми устройствами и аудиотехникой с помощью оптоволоконных кабелей. Это предотвращает передачу высокочастотного шума или помех от сетевых устройств через проволоку заземления в аудиотехнику.

Независимые розетки Ethernet

SS-1 имеет не только несколько портов Ethernet со скоростью до 2.5 Гбит/с, но и два низкоскоростных порта, работающих со скоростью 100 Мбит/с. Благодаря подключению к этим портам скорость соединения аудиоустройств можно уменьшить, чтобы уменьшить битовые ошибки, которые могут возникать при передаче данных. Эти порты спроектированы с независимыми гнездами. Большее расстояние между разъемами предотвращает перекрытие доступного пространства при использовании высококачественных кабелей. Кроме того, используются независимые Ethernet-переходники на 10 Гбит/с и полностью экранированные разъемы Ethernet. Каждый преобразователь сигнала индивидуально экранирован металлической оболочкой, что повышает устойчивость к радиочастотным помехам.

Качественный тактовый генератор

Система синхронизации критически важна для цифровых схем, и сетевые коммутаторы не являются исключением. Ее можно сравнить с серией высокоскоростных переключателей, которые должны работать с чрезвычайной точностью. Несмотря на то, что SS-1 имеет упрощенную конструкцию тактовой системы (по сравнению с SS-1 Pro) и не имеет радиочастотного синтезатора, он все равно оснащен фемтосекундным тактовым генератором со сверхнизким уровнем фазового шума, являющимся эталоном для главного контроллера, что обеспечивает исключительную производительность.

Индикаторные светодиоды с настройкой

Светодиодные индикаторы состояния на портах Ethernet можно отключить, нажав кнопку настройки на задней панели, что гарантирует, что светодиодные индикаторы не мешают вам слушать в темноте или при недостаточном освещении.

Дополнительный вход для лучшего электропитания

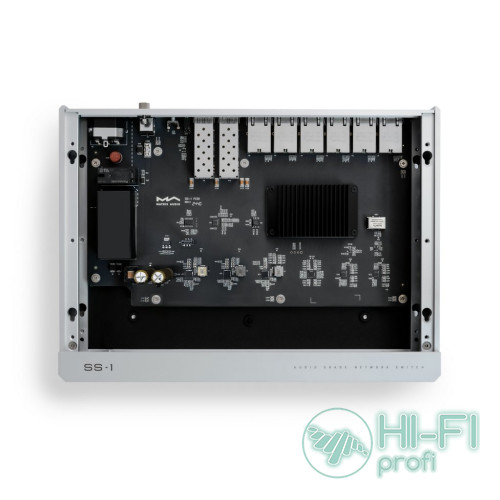

Для обеспечения возможности модернизации SS-1 оснащен входом постоянного тока, что позволяет подключить внешний линейный источник питания для раскрытия потенциала его возможностей. При подключении входа постоянного тока внутренний вход переменного тока автоматически отключается. Наружный линейный источник питания подает чистое питание непосредственно на фемтосекундный тактовый генератор и главный контроллер через внутренний фильтр подавления шума линии питания, а также четыре схемы LDO со сверхнизким уровнем шума.

Высокоточная и гибкая конструкция шасси

Точно изготовленное на станках с программным управлением алюминиевое шасси олицетворяет новый язык дизайна Matrix Audio. Усиленное стальное основание делает устройство прочным и стабильным. Стандартно устройство поставляется с четырьмя изоляционными ножками, но вы можете легко заменить их на три в соответствии с вашими потребностями в настройке и размещении.

Технические характеристики Matrix Audio SS-1

• Тип: сетевой коммутатор
• Поддерживаемые протоколы:
  • IEEE 802.3：10BASE-T
  • IEEE 802.3 u：100BASE-X
  • IEEE 802.3 z：1000BASE-T
  • IEEE 802.3 ab：1000BASE-T
  • IEEE 802.3 ae：10G BASE-SR/LR
  • IEEE 802.3 bz：2.5G/5G BASE-T
  • IEEE 802.3 cb：2500BASE-X

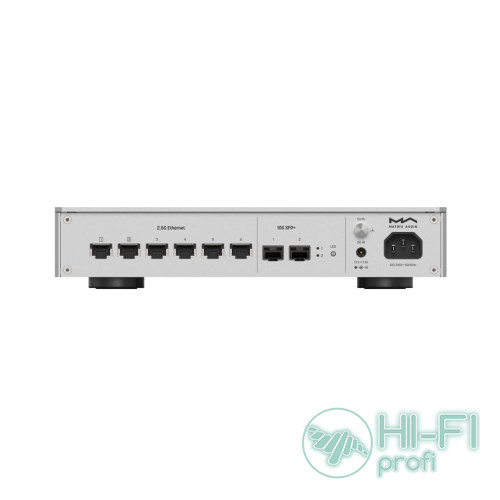

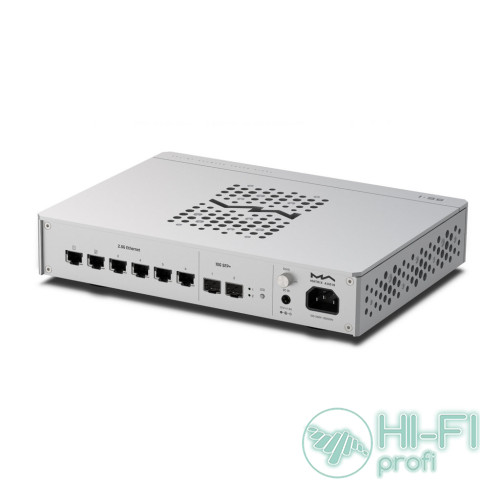

• Порты:
  • 2 x 8P8C (RJ-45) 100 Мбит/с | 10 Мбит/с
  • 4 x 8P8C (RJ-45) 2.5 Гбит/с | 1 Гбит/с | 100 Мбит/с | 10 Мбит/с
  • 2 x SFP/SFP+ 10 Гбит/с
• Максимальные значения MAC: таблица на 16 тысяч MAC-адресов

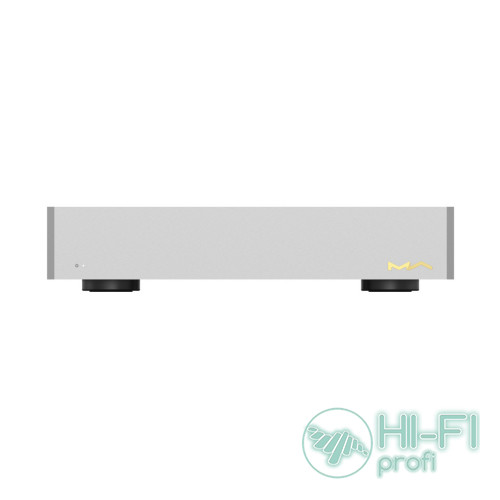

• Передняя панель: 1 светодиод активности/статуса
• Питание:
  • Вход переменного тока:
  • Тип источника питания: импульсный блок питания с широким диапазоном входного напряжения
  • Напряжение питания: переменный ток 100В-240 В 50/60Гц
  • Энергопотребление: < 15 Вт
  • Вход постоянного тока:
  • Наружное напряжение питания: DC 12В ±10%
  • Внешняя мощность питания: более 18 Вт
  • Штекер питания: наружный диаметр 5.5 мм; внутренний диаметр 2.1 мм («+» для внутреннего, «-» для наружного)
• Размеры (Ш х В х Г): 280 x 58.5 x 206 мм
• Вес: 2.3 кг
