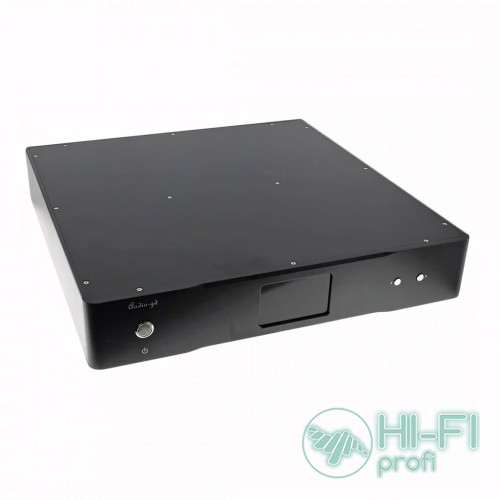

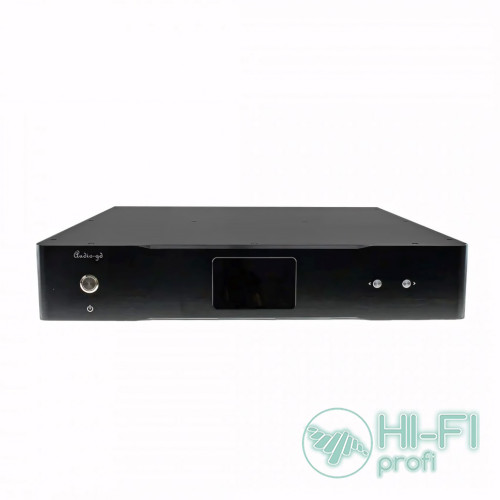

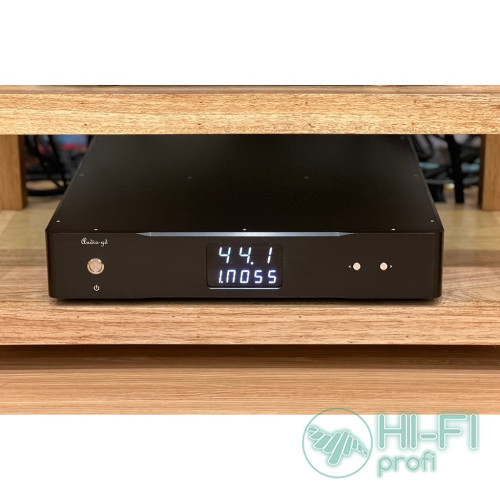

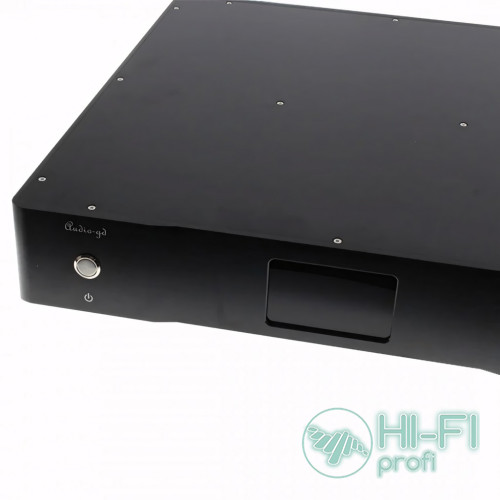

Усилитель для наушников Audio-GD R8 MK3 Black

DAC процессор Audio-GD R8 MK3

Audio-GD R-8 MK3 – это высококачественный, балансный R2R ЦАП с исключительной конструкцией, обеспечивающий как музыкальное, так и точное воспроизведение звука.

Версия MK3

Эта версия R-8 прошла долгий период тестирования, измерения, прослушивания и настройки на всех уровнях схемы. Она использует стабилизированный источник питания с дискретными сервоприводами для обеспечения качественного питания, сравнимого с питанием от батареи. Преобразовательный каскад использует этот стабилизированный источник питания, тогда как аналоговые схемы используют чистый источник питания класса А. Улучшения и новые функции R-8 являются следующими:

• Дискретные компоненты интегрированы в балансную конструкцию: четыре набора дискретных, независимых аппаратных DSD-декодеров и восемь наборов дискретных R2R-модулей преобразования для создания сбалансированного двухканального декодера push-pull. Уровень шума сравним с уровнем шума батареи, без недостатков питания от аккумулятора.
• Можно активировать специальный режим, чтобы насладиться характерным звучанием винилового проигрывателя.
• Схема цифроаналогового преобразования использует FPGA (программируемая вентильная матрица) и пять CPLD (программированные логические интегрированные схемы) для ограничения помех. FPGA работает параллельно. Передача сигнала I²S осуществляется последовательно. Такая конструкция обеспечивает быструю обработку и меньшую чувствительность к точности тактового генератора. Входы I²S организованы два набора 32-битных параллельных данных, а SPDIF – два набора 24-битных параллельных данных. Сигналы DSD организованы в двух параллельных 64-битных наборах. Такая конструкция обеспечивает более нейтральное и точное звучание с лучшей динамикой.
• Входы USB и HDMI оборудованы независимыми изоляторами и линейными источниками питания для ограничения помех: USB использует двухнаправительный изолятор, который посылает сигнал I²S на FPGA и получает синхронный тактовый сигнал. Интерфейс USB больше не использует тактовый генератор, а для более точной передачи и улучшения качества звука используется синхросигнал.
• Два тактовых генератора Accusilicon с частотами 90 и 98 МГц обеспечивают идеальную синхронизацию всего устройства. Новый принцип управления тактовой частотой обеспечивает лучшую стабильность для большей прозрачности.
• Сигналы DSD используют асинхронный тактовый генератор для большей точности.
• SPDIF поддерживает воспроизведение DoP.
• Все цифровые режимы доступны и изменяются с помощью кнопок на передней панели.

Конструкция R2R

R-8 является ЦАП типа R2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-GD, как всегда, выбирает наивысшее качество.

Основные преимущества дискретного каскадного ЦАП R2R:

• R2R не превращает тактовый сигнал в выходной
• R2R не чувствителен к джитеру, в отличие от дельта-сигма ЦАПов
• R2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы

Джитер

Чтобы полностью устранить влияние джитера на входной сигнал, R-8 MK3 использует асинхронную систему тактовой синхронизации. Эта система сначала считывает и хранит данные выходного сигнала в оперативной памяти, игнорируя тактовый сигнал, а на выходе оперативной памяти использует высокоэффективные осциляторы Accusilicon. Поскольку данным и тактовым сигналом управляет чип FPGA, влияние джитера незначительно. Ключевым моментом этого способа передачи является обеспечение целостности данных для чистого, естественного воспроизведения звука.

Сверхбыстрая обработка сигналов

Чип FPGA – это программируемый компонент, который сейчас регулярно встречается в высококлассных ЦАПах. Он позволяет полностью контролировать внутреннее оборудование с помощью сложного программного обеспечения. Огромным преимуществом использования FPGA является то, что его программный уровень может быть легко обновлен для добавления новых функций или улучшения общей эффективности устройства. Это позволяет модернизировать устройство без необходимости замены компонентов, являющихся одновременно высокоэффективным и гибким решением.

FPGA и пять CPLD в значительной степени отвечают за высокое качество звука, которое обеспечивает R8-8 MK2. В частности, они отвечают за следующие моменты:

• В FPGA интегрирован высокопроизводительный демодулятор SPDIF
• Сочетание тактовой системы и технологии вывода данных FIFO для точной синхронизации и, таким образом, эффективного устранения джитера
• Интеграция фильтров передискретизации 2x, 4x и 8x, цифровых фильтров и 4 различных режимов NOS
• Режим, позволяющий имитировать воспроизведение звука винилового проигрывателя

Дискретный аналоговый выходной каскад

Как и многие другие продукты Audio-GD, R-8 имеет USB-интерфейс Amanero, поддерживающий разрешение PCM до 32 бит 384 кГц и DSD512. Устройство имеет 5 входов: коаксиальное, оптическое, HDMI I²S, USB и XLR AES/EBU. Каждый вход имеет интерфейсы, адаптированные для обеспечения высокого качества звука. На выходе R-8 разъемы XLR, RCA и ACSS.

ACSS

Audio-GD имеет свой фирменный технологический стандарт, который называется ACSS (Audio-GD Current System Signal). Благодаря опыту и ноу-хау компании эта технология обеспечивает менее яркое, более подробное звучание и беспрецедентную нейтральность. Каждый технический инженер бренда является не только опытным специалистом, но и таким же энтузиастом Hi-Fi и аудио, как и мы с вами.

Мощный блок питания

Особенно впечатляет каскад питания R-8 MK3 с 3 высокоэффективными трансформаторами R-Core, общей мощностью 135 Вт и более 30000 мкФ фильтровальных конденсаторов, обеспечивающих чистый и стабильный электрический сигнал. Питание цифровых схем распределяется с помощью девяти высокоскоростных блоков питания с низким уровнем шума. Для питания аналоговых цепей выходных усилителей используются четыре группы чистых БР класса А.

Характеристики Audio-GD R8 MK3

• Тип: цифро-аналоговый преобразователь
• Тип ЦАП: дискретный каскадный R-2R
• Заходи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF или вход внешнего главного тактового генератора: 1 x BNC
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
  • HDMI I²S, USB: 3.3 В
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR / 1 x ACSS (mini-XLR, совместимость с Krell Cast)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.1%
  • Исходный уровень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Выходной импеданс: < 5 Ом (XLR, RCA)
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD)
  • Коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Мощность: 40 Вт
• Размеры (Ш х В х Г): 430 x 80 x 445 мм
• Вес: 12 кг
