Усилитель для наушников Audio-GD R-1 Silver

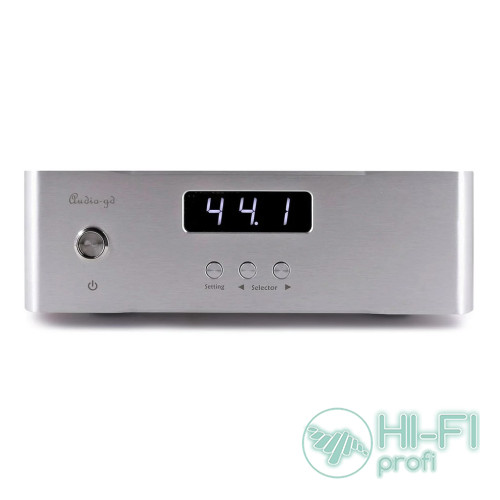

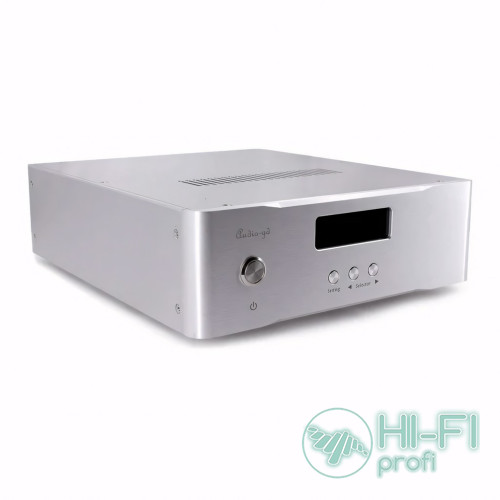

DAC процессор Audio-gd R-1 NOS

• Настоящий сбалансированный каскадный дискретный R-2R ЦАП под управлением сверхбыстрой вентильной матрицы (FPGA)
• Работает в оптимизированном режиме NOS (без передискретизации)
• 8 групповых полностью дискретных R-2R ЦА конверторов (2 платы DA-7), реализующих балансный режим
• 4 полностью дискретных нативных DSD-декодера работают в сбалансированном режиме
• Асинхронная передача PCM 32 бит/384 кГц и DSD512 посредством входа USB Amanero 384
• Полностью дискретная конструкция передачи токового сигнала без операционных усилителей в сигнальном тракте
• Аналоговые схемы питаются от чистого регулируемого источника питания класса А для достижения наилучшего звука
• Все входы оборудованы гальваническим изолятором

Audio-gd R1 NOS – это дискретный ЦАП R2R. Модель R-1 NOS Audio-gd предлагает новую версию знаменитого R2R1, на этот раз в варианте NOS, обеспечивающего чрезвычайно прозрачное музыкальное звучание. ЦАП поддерживает асинхронную передачу PCM 32 бит/384 кГц и DSD512 с помощью USB-входа Amanero 384. Эволюционная версия сохранила все музыкальные качества своего предшественника: необходимости открывать устройство. Благодаря использованию нового дискретного сервостабилизированного источника питания цифровых схем, уровень шума и рабочая температура продукта значительно ниже, чем у предыдущей модели.

Этот ЦАП построен на основе каскадной технологии R-2R с DSP коррекцией FPGA. Как и все системы R-2R, он предлагает отличное соотношение цены и качества, всегда в сочетании с техническими решениями, которые сделали Audio-GD ключевым игроком на рынке преобразователей высокой четкости сегодня. R1 NOS – это чистый блок цифро-аналогового преобразования (ЦАП) без передискретизации, нацеленный на пуристов звука. Если пользователю требуется передискретизация, он может использовать соответствующие программы для работы с аудиофайлами, которые обычно лучше справляются с этой задачей, чем реализуемая в ЦАП передискретизация.

Версия NOS

Многим нравится звук чистого режима NOS (Non Oversampling – Без передискретизации), поэтому Audio-gd разработала именно такую версию R-1, которая обеспечивает более точное и насыщенное воспроизведение звука. Конструкция специально оптимизирована для этой цели – для работы ей не требуется основной тактовый сигнал, позволяющий избежать чрезмерного джитера. Технология, встроенная непосредственно в цифровой процессор R-1 NOS, гарантирует точную синхронизацию данных и тактового генератора. Кроме того, для изоляции цифровых входов и цифрового процессора используется гальваническая развязка, обеспечивающая чистое и точное воспроизведение звука.

Некоторые факты о конструкции NOS

В 1970-х годах было выпущено первое поколение проигрывателей CD, использовавших технологию NOS. При использовании NOS характеристики обычны (не чрезмерны), поскольку ограниченная разрядность сигнала влияет на КНС и соотношение сигнал/шум (S/N). Несмотря на то, что шум квантования влияет на уровень S/N, устройства NOS все равно достигают очень низкого уровня шума, гораздо лучшего, чем у большинства ламповых усилителей и проигрывателей, и очень похожего на то, что имеют современные ЦАП с OS (предискретизацией, или "оверсэмплингом").

Чтобы получить лучшие характеристики на бумаге, многие конструкции применяют достаточно сложный аналоговый LC-фильтр после ЦАП. Но LC-фильтр обычно не имеет плоской АЧХ, а вызывающий большой фазовый сдвиг также оказывает значительное влияние на качество звука. В 1980-х годах была изобретена передискретизация и FIR-фильтр, которые позволили улучшить качество звука по сравнению с применением LC-фильтра. На бумаге были получены хорошие технические характеристики, поэтому эта технология обычно применяется с тех пор.

В противовес системам с повышенной дискретизацией, NOS ЦАП работают без нее и не используют фильтрацию избыточных высоких частот. Поэтому многим все же нравится звук NOS и эти люди считают, что без дополнительной обработки он лучше сохраняет оригинальный характер звука, как в реальном мире. Они доверяют своим ушам, а не техническим характеристикам. Поэтому если вам нужны хорошие характеристики на бумаге вместо уникальных свойств оригинального звука, возможно, дизайн NOS – не для вас.

Основная идея технологии NOS состоит в том, чтобы сохранить естественность звука, предотвращая потерю информации во время оверсэмплинга и цифровой фильтрации. Поклонники технологии NOS считают, что она придает более органический и аналоговый звук, более близкий к тому, что услышали бы при прослушивании аналоговой записи.

Каскадный R-2R ЦАП

Гораздо лучше, но значительно более сложная конструкция, переключает резисторы в параллельном режиме, когда сверхбыстрый процессор FPGA контролирует и корректирует лестницу R-2R. Параллельная архитектура контролирует каждый бит соответственно и достигает беспрецедентной эффективности (в параллельном режиме для вывода всех данных требуется только 1 такт, тогда как последовательный режим требует от 8 до 24 тактов). Схема с FPGA позволяет исправить неизбежные недостатки R-2R, вызванные чувствительностью к сбоям резисторов, а также достичь наилучшего качества выходного сигнала.

Простой подбор «идеальных» резисторов никогда не решит проблему несовершенства каскадного R-2R ЦАПа. Для этого требуются резисторы с допуском 0.00001% и возможностью работать с разрешением 24 бит. Это лишь в теории, поскольку дискретность логических микросхем переключателей уже имеет слишком большой внутренний импеданс и уничтожит теоретические значения допуска резистора. Решение состоит в том, чтобы не зависеть от допусков. Это комбинация обоих способов: резисторы со сверхнизким допуском, управляемые технологией коррекции, и очень скоростной FPGA, применяемый в устройствах Audio-gd.

Важность использования FPGA/CPLD

FPGA/CPLD расшифровывается как Programmable Array Logic (программируемые матрицы логики). Сегодня их можно встретить только в высококачественных ЦАПах. Audio-gd применяет FPGA/CPLD в своих устройствах с 2008 года. R-28 NOS имеет 6 программируемых чипсетов CPLD для разделения различных конфигураций цепей во избежание прерывания. Внутренний аппаратный интерфейс полностью контролируется сложным программным обеспечением. Огромным преимуществом является то, что программное обеспечение FPGA/CPLD можно легко модернизировать, предлагая новые функции или улучшая эффективность. Такая конструкция гораздо гибче и перспективнее!

Чисто аналоговые каскади класса А

Опираясь на более чем 20-летний опыт, Audio-gd добилась успеха в создании аналоговых каскадов без обратной связи. Исходная схема R-1 NOS является результатом этих длинных и тщательных исследований, а каскады полностью изготовлены из отсортированных и согласованных дискретных транзисторов. Нет никаких монтируемых на поверхность компонентов, а также минимум компонентов в сигнальном тракте. Конечные буферные каскады изготовлены из высокоскоростных односторонних FET-транзисторов на двух параллельных каскадах, что гарантирует низкое выходное сопротивление. Последний каскад не имеет конденсаторов в сигнальном тракте. Конечно, этот преобразователь также имеет высокоскоростные, сильноточные выходы ACSS. В духе «лучше меньше и лучше», в аналоговой схеме нет реле.

Характеристики Audio-gd R-1 NOS

• Тип: цифро-аналоговый преобразователь
• Тип ЦАП: дискретный каскадный R-2R NOS
• Заходи:
  • USB: 1 х USB-B
  • I?S: 1 x HDMI
  • SPDIF: 1 x RCA
• Входящая чувствительность: 0.5 В (SPDIF)
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR/1 x ACSS (mini-XLR)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 110 дБ
  • КНС + шум: < 0.03%
  • Исходный уровень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Выходной импеданс: < 10 Ом
• Поддерживаемая битовая глубина:
  • USB и I?S: 32 бит (PCM) / 1 бит (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I?S: 44.1 кГц - 384 кГц (PCM) / к DSD512 (DSD)
  • SPDIF: до 192 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Потребляемая мощность: 12 Вт
• Размеры (Ш х В х Г): 240 x 85 x 280 мм
• Вес: 4.5 кг
