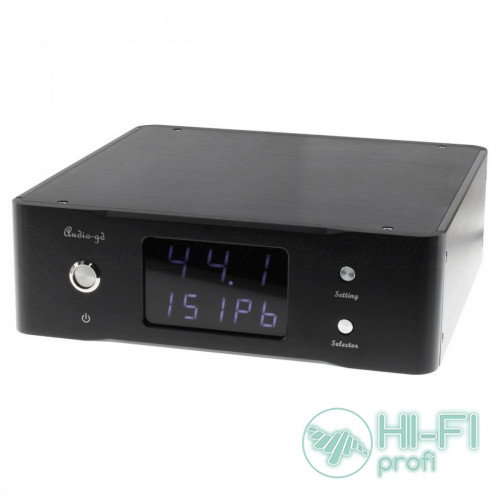

Цифровой аудиоинтерфейс Audio-GD DI-24HE MCLK (Master clock,Regenerate Power Supply) Black

Цифровой аудиоинтерфейс Audio-gd DI-24HE MCLK (Master clock)

• Встроенный USB-интерфейс Amanero с поддержкой PCM 384 кГц / DSD512
• Уникальный встроенный рекуперативный блок питания
• Двойной тактовый генератор Accusilicon AS318B с частотами 90 и 98 МГц
• Входы и выходы тактового сигнала 10 МГц 50/75 Ом
• Встроенный генератор 10 МГц и процессор подавления джитера/фазового шума
• Выход HDMI I²S (IIS) поддерживает форматы PCM и DSD
• Полностью изолированный интерфейс USB, тактовые входы, а также все выходы
• Оснащен процессором FPGA, поддерживающим обновление программной конфигурации с помощью ПК

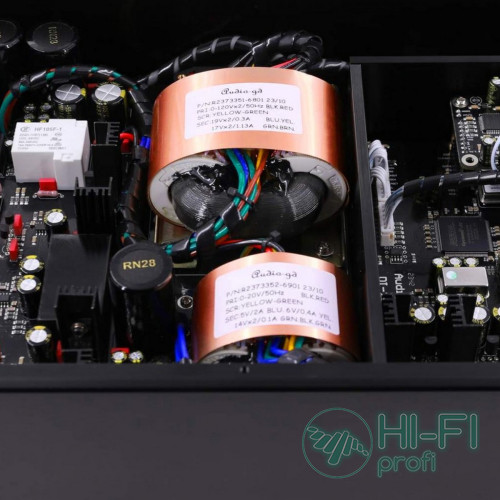

• Трансформатор R-Core и 13 групп блоков питания для независимого питания разных цепей
• Все выходные цепи питаются от источников класса А для наилучшего аналогового звучания

Audio-gd DI-24HE – самый современный конвертер USB Audio в цифровых интерфейсах аудио. Это воплощение аудиоинноваций, что революционизирует ваши возможности прослушивания цифрового аудио. Благодаря универсальному набору аудиовыходов, таким как AES/EBU, RCA Coaxial и I²S HDMI, этот конвертер гарантирует безупречную совместимость с различными устройствами.

Цифровой интерфейс Audio-GD DI-24HE основан на USB-модуле Amanero Combo 384, соединенном с парой тактовых генераторов Accusilicon 90/98 МГц. Схема разработана таким образом, чтобы предложить множество вариантов стратегий использования тактовой частоты: работу с внутренним тактовым генератором, использование внешнего тактового генератора (режим slave) или передача сигнала внутреннему тактовому генератору на постороннее устройство (режим master). Такой тип устройства позволяет интегрировать его в самые современные аудиосистемы.

Уникальная полностью аналоговая технология регенеративного питания

Серия устройств Audio-gd с суффиксом «HE» использует технологию рекуперативного питания, которая прошла широкий цикл тестирований и исследований для достижения своей современной невероятной эффективности.

Рекуперативный источник питания – это собственный генератор, встроенный в устройство, которое может обеспечить идеальное питание для всех компонентов устройства. Он может максимально отфильтровать помехи электропитания, обеспечить сверхчистое питание аудиокомпонентов и восстановить мелодический низкочастотный и высокочастотный аналоговый сигнал, гораздо лучше, чем внешний цифровой процессор питания, не говоря уже о пассивном розеточном LC-фильтре.

При реализации рекуперативного источника питания переменное напряжение из сети превращается в постоянное во входном трансформаторе, затем, через параллельный стабилизированный источник питания класса А, подается на генератор и каскад усиления рекуперативного сигнала. И генератор рекуперативной формы сигнала и каскад питаются от стабилизированного источника питания класса А, поэтому на их работу не влияют изменения в электросети и помехи.

Сбалансированный генератор рекуперативного сигнала производит высококачественную синусоиду 50 Гц с низким уровнем искажения. Далее этот синусоидальный сигнал через балансные усилители и мощные выходные каскады попадает на три выходных трансформатора, которые обеспечивают чистую нагрузку, стабильную по амплитуде и частоте. После чего три параллельных регулируемых источника питания класса А обеспечивают независимое питание аналоговых выходных цепей левого и правого каналов предусиления, а также цифровой аудиочасти с различными функциями обработки.

Помимо изысканной и эффективной схемотехники питания, устройства Audio-gd HE также имеют толстую алюминиевую пластину для разделения цепей питания, которая экранирует основную цепь питания и ограничивает передачу помех между блоком питания и аудиоцепями.

Аргументы Audio-gd по конструкции рекуперативного источника питания:

• Благодаря внутреннему анализу конструкции и фактическому сравнению тестов на профессиональном стенде AP SYS-2722 обнаружено, что искажение чисто аналогового регенеративного генератора синусоидальной формы намного ниже, чем у генераторов цифрового синтеза.
• Цифровой каскад может иметь большую эффективность преобразования мощности, но аналоговый каскад имеет более аналоговый характер.
• Частота регенерированной формы сигнала 400 Гц обладает большей эффективностью преобразования мощности. Однако частота регенерированной формы сигнала 50 Гц находится дальше от чувствительной зоны человеческого слуха, чем 400 Гц, и поэтому качество звука является более мягким и естественным.

Использование FPGA

FPGA или ПКВМ (программируемая пользователем вентильная матрица) – это процессор, который может быть сконфигурирован производителем или разработчиком через обновление прошивки. Сегодня FPGA можно встретить в самых высококачественных ЦАПах. Процессор Altera FGPA отвечает за формирование выходного сигнала, а также помогает существенно снизить джитер и фазовый шум. Его высокочастотная микросхема изолирована от USB-интерфейса во избежание любых паразитных шумов, как со стороны преобразования сигнала, так и со стороны точности тактового сигнала.

Характеристики Audio-gd DI-24HE MCLK

• Тип: конвертор USB Audio/SPDIF в SPDIF/I²S-LVDS/AES
• Входящие интерфейсы:
  • USB Audio: 1 x USB-B (может использоваться также для обновления ПО)
  • SPDIF/10MHz (внешний вход 75 Ом тактовой частоты 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
  • 10MHz (внешний вход 50 Ом тактовой частоты 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
• Выходи:
  • AES/EBU: 1 x XLR (5Vpp, 110 Ом)
  • SPDIF: 1 x RCA (0.5Vpp, 75 Ом)
  • Multiduty (внешний выход 75 Ом/50 Ом тактовой частоты 10 МГц): 1 x BNC/1 x BNC
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: до 384 кГц (PCM) / DSD512 (DSD)
  • AES/EBU и SPDIF: до 384 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Потребляемая мощность: 17 Вт
• Размеры (Ш х В х Г): 240 x 85 x 340 мм
• Вес: 5 кг
