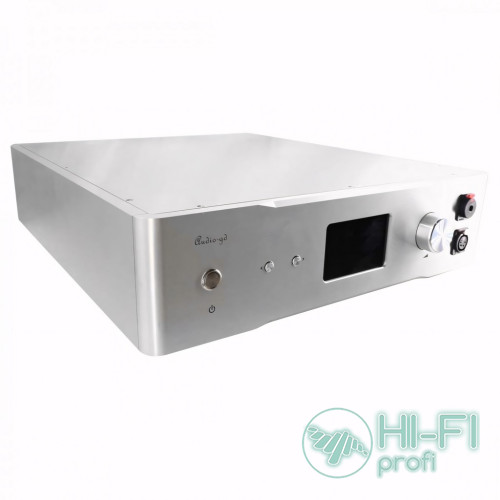

ЦАП Усилитель для наушников Audio-GD R27 HE Silver

DAC процессор + усилитель для наушников / предусилитель Audio-GD R-27HE

• Настоящие сбалансированные полностью дискретные каскадные R-2R ЦАП и усилители для наушников/предусилители.
• Уникальный встроенный рекуперативный блок питания
• Два тактовых генератора TCXO Accusilicon с частотами 90 и 98 МГц, что обеспечивает идеальную синхронизацию всего устройства
• Усилитель ACSS для наушников без обратной связи способен развивать значительную мощность для работы со всеми типами наушников
• Доступны различные режимы работы: NOS (без передискретизации) и 3 уровня OS (с передискретизацией 2x, 4x и 8x)
• Входы USB и HDMI оборудованы изоляторами и отдельными линейными источниками питания для значительного ограничения помех.
• Двунаправленная передача по USB, обеспечивающая передачу сигнала I²S на FPGA и получение от него сигнала синхронизации.
• Сплошной алюминиевый корпус

Новое создание Audio-GD, R-27HE – это сбалансированный R-2R ЦАП со встроенным усилителем для наушников и предыдущим усилителем ACSS. Эта улучшенная версия R-27 теперь оснащена рекуперативным источником питания, способным обеспечить чрезвычайно чистый сигнал для аудиосхем. Вся конструкция выигрывает от внимания к деталям и подбору компонентов для обеспечения наилучших звуковых характеристик. R-27HE оснащен буфером FIFO с оптимизированным процессором FPGA и высокоэффективной системой синхронизации.

Каскадный R-2R ЦАП

R-27HE является ЦАП тип R-2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R-2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-gd, как всегда, выбирает наивысшее качество.

Схема, отвечающая за аналого-цифровое преобразование, базируется на 4 интегрированных экранированных модулях DA-7 V2. Эти модули напрямую интерпретируют каждый бит цифровых сигналов для восстановления аналогового сигнала. Каждый модуль выполняет свою задачу, воздействуя на сеть резисторов с заданным значением (R) и их удвоением (2R), не проходя через фазу передискретизации. Именно такая конструкция позволяет декодировать цифровые сигналы почти с полной нечувствительностью к джитеру, избегая при этом любой возможности восстановления тактовых шумов в исходном сигнале.

Каждый канал декодируется отдельно с помощью собственного набора модулей для достижения оптимального уровня перекрестных помех. Чтобы пойти еще дальше, каждый канал стереосистемы использует свой линейный источник питания, чтобы минимизировать уровень шума, который может влиять на звуковую сцену и стереосистему.

Наборы модулей поддерживаются с помощью чипа FPGA (программируемая пользователем вентильная матрица). Он отвечает за синхронизацию аудиосигналов и устранение джитера. Это позволяет обеспечить более точное и четкое воспроизведение звука и значительно снизить уровень шума. В R-27HE также интегрированы 3 тактовых генератора Accusilicon, что позволяет уменьшить джитер до минимума благодаря оптимальной синхронизации сигналов.

Основные преимущества дискретного каскадного ЦАП R-2R:

• R-2R не превращает тактовый сигнал в выходной
• R-2R не чувствителен к джитеру, в отличие от дельта-сигма ЦАПов
• R-2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы

Уникальная полностью аналоговая технология регенеративного питания

Рекуперативный источник питания – это собственный генератор, встроенный в устройство, которое может обеспечить идеальное питание для всех компонентов устройства. Он может максимально отфильтровать помехи электропитания, обеспечить сверхчистое питание аудиокомпонентов и восстановить мелодический низкочастотный и высокочастотный аналоговый сигнал, гораздо лучше, чем внешний цифровой процессор питания, не говоря уже о пассивном розеточном LC-фильтре.

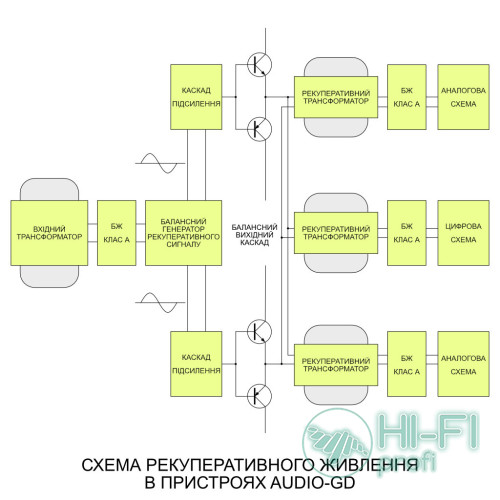

При реализации рекуперативного источника питания переменное напряжение из сети превращается в постоянное во входном трансформаторе, затем, через параллельный стабилизированный источник питания класса А, подается на генератор и каскад усиления рекуперативного сигнала. И генератор рекуперативной формы сигнала и каскад питаются от стабилизированного источника питания класса А, поэтому на их работу не влияют изменения в электросети и помехи.

Набор сбалансированных генераторов рекуперативного сигнала производит высококачественную синусоиду 50 Гц с низким уровнем искажения. Далее этот синусоидальный сигнал через балансные усилители и мощные выходные каскады попадает на три выходных трансформатора, которые обеспечивают чистое напряжение, стабильное по амплитуде и частоте. После чего три параллельных регулируемых источника питания класса А обеспечивают независимое питание аналоговых выходных цепей левого и правого каналов, а также цифровой аудиочасти с различными функциями обработки.

Аргументы Audio-gd относительно рекуперативного источника питания:

• Благодаря внутреннему анализу конструкции и фактическому сравнению тестов на профессиональном стенде AP SYS-2722 обнаружено, что искажение чисто аналогового регенеративного генератора синусоидальной формы намного ниже, чем у генераторов цифрового синтеза.
• Цифровой каскад может иметь большую эффективность преобразования мощности, но аналоговый каскад имеет более аналоговый характер.

Фирменная технология устранения джитера

Джитер всегда считался основной причиной того, что качество звука цифровых систем уступает качеству аналоговых систем высокого класса. В некоторых традиционных конструкциях ЦАП метод обработки тактовой частоты заключается в отслеживании и восстановлении тактовой частоты источника сигнала, а некоторые конструкции также предусматривают возможность уменьшения джитера, но с определенными ограничениями, только когда уровень джитера велик. Это распространенное решение позволяет получить хорошие измерения в лабораторных тестах. Но в реальном использовании большинство источников сигнала имеют большие уровни джитера, такие качество звука в результате будет неудовлетворительным.

Чтобы полностью устранить влияние джитера во входном сигнале, R-27HE использует асинхронный процесс тактовой синхронизации. Сначала он считывает и сохраняет значительное количество данных источника в оперативной памяти, отбрасывает тактовую частоту источника сигнала и непосредственно использует высокопроизводительные встроенные генераторы от Accusilicon для синхронизации выходного сигнала из оперативной памяти. Поскольку данные и тактовая частота обрабатываются FPGA, воздействием передачи на джитер можно пренебречь. Уровень джитера по существу такой же, как и у тактового генератора (TCXO), используемого в R-27HE.

Ключевым моментом этого метода обработки является обеспечение целостности передачи данных, являющейся фирменной технической тайной Audio-gd. Сообщите, что как только один образец данных из миллиона будет потерян во время передачи, то во время воспроизведения будет воспринимать резкий и очевидный треск, как от статического электричества или подряпки на виниловой пластинке. Audio-gd имеет преимущество не только в том, что полностью контролирует программное и аппаратное обеспечение, но и в правильном понимании музыки. Не полагаясь на аутсорсинг для исследований и разработок, конструкторы Audio-gd могут в любой момент прослушать устройство при разработке, позволяющее искать и реализовывать наиболее реалистичное воспроизведение звука. Поскольку локальный тактовый генератор и тактовый генератор источника сигнала полностью изолированы и работают независимо, традиционные методы измерения джитера не могут быть применены, для оценки его уровня нужна специальная схема сбора данных. Для человека лучшим методом тестирования всегда является прослушивание. Звук без джитера очень реалистичен и естественным, чистым, как вода из горного источника, и очень увлекательным.

ACSS

Audio-GD имеет свой фирменный технологический стандарт, который называется ACSS (Audio-GD Current System Signal). R-27HE построен в истинно сбалансированной архитектуре с применением новой технологии ACSS. Она кажется сложной, но на самом деле это самая простая конструкция, которая когда-то была в мире. Встроенный усилитель R-27HE имеет только один каскад усиления напряжения для обработки сигналов, но работает в режиме ACSS, поэтому фактически это каскад усиления тока, а не напряжения, тогда как обычные микросхемы OPA уже содержат два или три каскада усиления напряжения. Самый простой и краткий путь прохождения сигнала обеспечивает наиболее нейтральный и минимальный цвет.

ACSS это технология без обратной связи, созданная с использованием полностью дискретных усилителей. Большинство пользователей знают, что схема обратной связи может предложить лучшие характеристики в тестовых измерениях, а схема без обратной связи не показывает хороших результатов в тестовых измерениях, но может создать лучший звук для человеческих ушей. Это конфликт классических схем.

Все усиление сигнала происходит по току, достигаемому уникальным, превосходным разомкнутым выходным токовым зеркалом с несколькими выходными токами. Результатом несравнимо точный и сверхнизкий уровень искажений. Тракт сигнала сбалансирован по всей длине, все транзисторы работают в режиме класса А. R-27HE имеет четыре канала выходных каскадов без обратной связи, состоящих из 8 транзисторов, каждый из которых имеет мощность 15 А/150 Вт. Емкость всего устройства достигает 60000 мкФ. Используются четыре R-образных трансформатора общей мощностью 310 Вт.

ACSS может предложить самый маленький цвет, более нейтральный, с очень низким уровнем искажений и высокой линейностью. Таким образом, звучание может сохранять динамику, детализацию и нейтральность, но не слишком ярким или резким.

Характеристики Audio-GD R-27HE

• Тип: цифро-аналоговый преобразователь + усилитель для наушников/предусилитель
• Тип ЦАП: дискретный каскадный R-2R

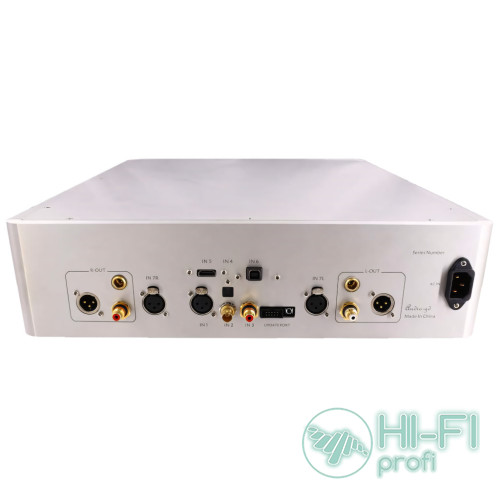

• Заходи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF или вход внешнего главного тактового генератора: 1 x BNC
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.4 В – 1.0 В
  • SPDIF, Toslink: 19 дБм
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR / 1 x ACSS (mini-XLR, совместимость с Krell Cast)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (-0.25 дБ) / 20 Гц – 150 кГц (-3.0 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.03%
  • Исходный уровень:
    • RCA, предусилитель, переменный уровень: макс. 10 В
    • XLR, предусилитель, переменный уровень: макс. 20 В
    • RCA, ЦАП, фиксированный уровень: 1 В – 2.5 В
    • XLR, ЦАП, фиксированный уровень: 2 В – 5 В
  • Усиление: H: +26 дБ/L: +13 дБ
  • Дисбаланс каналов: <0.05 дБ
• Выход на наушники, мощность (класс А):
  • Балансный выход:
    • 15000 мВт/25 Ом
    • 10000 мВт/40 Ом
    • 4000 мВт/100 Ом
    • 1350 мВт/300 Ом
  • Небалансный выход:
    • 4000 мВт/25 Ом
    • 2500 мВт/40 Ом
    • 1000 мВт/100 Ом
    • 350 мВт/300 Ом
• Поддерживаемая битовая глубина:
  • AES/EBU и SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: 44.1 кГц - 384 кГц (PCM) / к DSD512 (DSD)
  • AES/EBU и коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Мощность: 53 Вт
• Размеры (Ш х В х Г): 430 x 123 x 480 мм
• Вес: 24 кг
