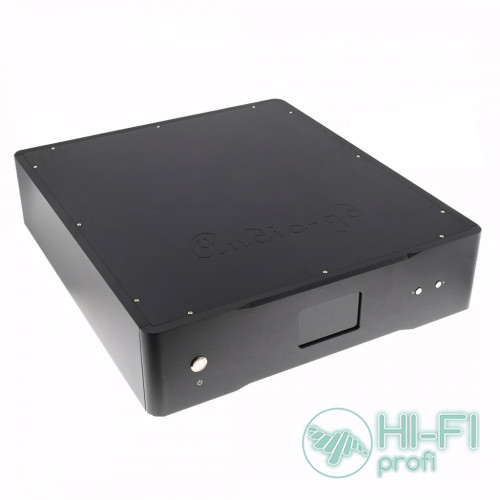

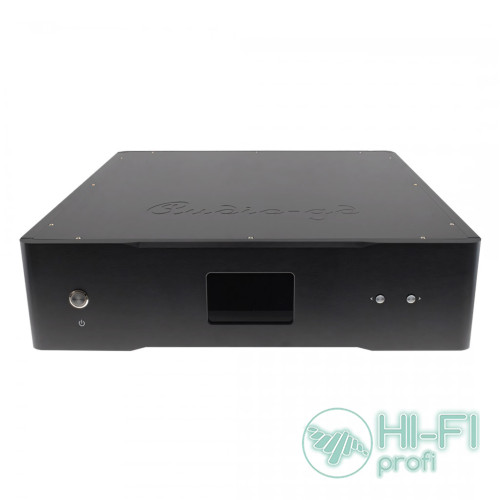

Усилитель для наушников Audio-GD R7 HE MK3 Black

DAC процессор Audio-GD R-7HE MK3

• Настоящий сбалансированный дискретный каскадный R-2R ЦАП
• Уникальный встроенный рекуперативный блок питания
• 4 набора полностью дискретных и независимых аппаратных декодеров DSD
• 8 наборов полностью дискретных модулей R-2R для формирования сбалансированного двухканального сбалансированного декодера push-pull
• Два тактовых генератора TCXO Accusilicon с частотами 90 и 98 МГц, что обеспечивает идеальную синхронизацию всего устройства
• Асинхронный USB-интерфейс Amanero 32 бит/384 кГц
• Процессор FPGA работает в режиме параллельной обработки данных даже при высокой скорости передачи данных и поддерживает обновление прошивки для улучшения качества звука, когда со временем будут найдены и реализованы лучшие алгоритмы.
• Доступны различные режимы работы: NOS (без передискретизации) и 3 уровня OS (с передискретизацией 2x, 4x и 8x)
• Входы USB и HDMI оборудованы изоляторами и отдельными линейными источниками питания для значительного ограничения помех.
• На входе USB используют двунаправленный изолятор, который может передавать сигнал I²S на процессор FPGA и принимать от него тактовый сигнал для точной передачи данных.
• DSD использует встроенный асинхронный генератор для улучшения синхронизации, что улучшает четкость и динамику воспроизведения
• SPDIF поддерживает воспроизведение DOP

Audio-gd развивает свою линейку HE, состоящую из самых современных аудиоустройств с рекуперативным блоком питания. Они получают максимальную выгоду от длительного периода проектирования и тестирования для компании – с момента основания бренда. Модель R-7HE является обновленной версией R2R-7-HE и вобрала в себя все, что обеспечило успех ее предшественницы, а именно: 4-канальный ЦАП DA-7 R-2R полностью симметричный и дискретный, что позволяет наилучшим образом поддерживать DSD512 и PCM 32 бит/384 кГц. К этому прилагается улучшенный изолированный источник питания класса А для модуля Amanero, больший дисплей с новыми кнопками на передней панели, которые помогут изменять настройки, не открывая устройство, и, наконец, порт USB на задней панели, позволяющий легко обновлять прошивку. R-7HE MK3 также оснащен процессором Field-Programmable Gate Array (FPGA), идентичным тем, что используют в ЦАПах высшего класса.

Уникальная полностью аналоговая технология рекуперативного питания

Рекуперативный источник питания – это собственный генератор, встроенный в устройство, которое может обеспечить идеальное питание для всех компонентов устройства. Он может максимально отфильтровать помехи электропитания, обеспечить сверхчистое питание аудиокомпонентов и восстановить мелодический низкочастотный и высокочастотный аналоговый сигнал, гораздо лучше, чем внешний цифровой процессор питания, не говоря уже о пассивном розеточном LC-фильтре.

При реализации рекуперативного источника питания переменное напряжение из сети превращается в постоянное во входном трансформаторе, затем, через параллельный стабилизированный источник питания класса А, подается на генератор и каскад усиления рекуперативного сигнала. И генератор рекуперативной формы сигнала и каскад питаются от стабилизированного источника питания класса А, поэтому на их работу не влияют изменения в электросети и помехи.

Набор сбалансированных генераторов рекуперативного сигнала производит высококачественную синусоиду 50 Гц с низким уровнем искажения. Далее этот синусоидальный сигнал через балансные усилители и мощные выходные каскады попадает на три выходных трансформатора, которые обеспечивают чистое напряжение, стабильное по амплитуде и частоте. После чего три параллельных регулируемых источника питания класса А обеспечивают независимое питание аналоговых выходных цепей левого и правого каналов, а также цифровой аудиочасти с различными функциями обработки.

Аргументы Audio-gd относительно рекуперативного источника питания:

• Благодаря внутреннему анализу конструкции и фактическому сравнению тестов на профессиональном стенде AP SYS-2722 выявлено, что искажение чисто аналогового рекуперативного генератора синусоидальной формы намного ниже, чем у генераторов цифрового синтеза.
• Цифровой каскад может иметь большую эффективность преобразования мощности, но аналоговый каскад имеет более аналоговый характер.
• Частота регенерированной формы сигнала 400 Гц обладает большей эффективностью преобразования мощности. Однако частота регенерированной формы сигнала 50 Гц находится дальше от чувствительной зоны человеческого слуха, чем 400 Гц, и поэтому качество звука является более мягким и естественным.

Фирменная технология устранения джитера

Ключевым моментом этого метода обработки является обеспечение целостности передачи данных, являющейся фирменной технической тайной Audio-gd. Сообщите, что как только один образец данных из миллиона будет потерян во время передачи, то во время воспроизведения будет воспринимать резкий и очевидный треск, как от статического электричества или подряпки на виниловой пластинке. Audio-gd имеет преимущество не только в том, что полностью контролирует программное и аппаратное обеспечение, но и в правильном понимании музыки. Не полагаясь на аутсорсинг для исследований и разработок, конструкторы Audio-gd могут в любой момент прослушать устройство при разработке, позволяющее искать и реализовывать наиболее реалистичное воспроизведение звука. Поскольку локальный тактовый генератор и тактовый генератор источника сигнала полностью изолированы и работают независимо, традиционные методы измерения джитера не могут быть применены, для оценки его уровня нужна специальная схема сбора данных. Для человека лучшим методом тестирования всегда является прослушивание. Звук без джитера очень реалистичен и естественным, чистым, как вода из горного источника, и очень увлекательным.

Конструкция R-2R

R-7HE является ЦАП тип R-2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R-2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-gd, как всегда, выбирает наивысшее качество.

Конструкция, выбранная Audio-gd, предусматривает параллельное переключение резисторов со сверхнизким допуском, а сверхбыстрый чип FPGA контролирует и корректирует каскадный R-2R. Такая архитектура корректирует каждый бит для достижения невероятной эффективности. Кроме того, благодаря этой параллельной структуре один такт позволяет обработать все данные, тогда как последовательное соединение требовало бы от 8 до 24 тактов. Audio-gd также исправляет недостатки базовых сборок R-2R, то есть вызванные допуском резисторов благодаря использованию интегрированного DSP-процессора FPGA.

Основные преимущества дискретного каскадного ЦАП R-2R:

• R-2R не превращает тактовый сигнал в выходной
• R-2R не чувствителен к джитеру, в отличие от дельта-сигма ЦАПов
• R-2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы

Важность использования FPGA/CPLD

FPGA/CPLD расшифровывается как Programmable Array Logic (программируемые матрицы логики). Сегодня FPGA/CPLD можно встретить во многих высококачественных ЦАПах. Audio-gd применяет FPGA/CPLD в своих ЦАПах с 2008 года. Это устройство состоит из одного чипа FPGA и 7 CPLD, лежащих в основе цифровой обработки. Внутренний аппаратный интерфейс полностью контролируется сложным программным обеспечением. Огромным преимуществом является то, что программное обеспечение FPGA/CPLD можно легко модернизировать, предлагая новые функции или улучшая эффективность. Такая конструкция гораздо гибче и перспективнее!

• FPGA реализует высокоэффективный SPDIF демодулятор (вместо использования малоэффективных микросхем SPDIF демодуляторов, таких как DIR9001, WM8805, AK411X и т.п.).
• Сочетание тактовой синхронизации и технологии FIFO для вывода данных позволяет точно синхронизировать их с тактовым генератором и таким образом устранить джитер.
• Встроенные цифровые фильтры передискретизации (2x/4x/8x) и различные режимы NOS позволяют пользователям выбрать тон, наиболее подходящий для их личного вкуса.
• FPGA/CPLD позволяет имитировать тональность воспроизведения виниловых дисков благодаря уникальной архитектуре.

Полностью дискретный аналоговый каскад и ACSS

Последний этап на пути сигнала – аналоговый выходной каскад – оказывает решающее влияние на качество звука ЦАП. Какой бы замечательной ни была цифровая схема, без высококлассного аналогового выходного каскада качество звука станет крайне заурядным. Высокоскоростной ACSS усилитель используется для усиления и обработки сигнала (Audio-gd имеет собственный технологический знак, который называется ACSS, что означает "Audio-gd Current System Signal"). Усилитель ACSS разработан без отрицательной обратной связи и работает в режиме токового сигнала. Ему не нужно многократно преобразовывать сигнал между током и напряжением, как в других конструкциях.

Характеристики Audio-gd R-7HE MK3

• Тип: цифро-аналоговый преобразователь
• Тип ЦАП: дискретный каскадный R-2R
• Заходи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF: 1 x BNC
  • Вход наружного тактового главного генератора: 1 x BNC
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
• Выходи:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR/1 x ACSS (mini-XLR)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.01%
  • Исходный уровень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Выходной импеданс: < 5 Ом (XLR, RCA)
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD)
  • AES/EBU и коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Мощность: 61 Вт
• Размеры (Ш х В х Г): 430 x 123 x 485 мм
• Вес: 21 кг
