Цифровой аудиоинтерфейс Audio-GD DI-24 MCLK (Master clock) Silver

Цифровой аудиоинтерфейс Audio-gd DI-24 MCLK (Master clock)

• Встроенный USB-интерфейс Amanero с поддержкой PCM 384 кГц / DSD512
• Два тактовых генератора Accusilicon AS318B с частотами 90 и 98 МГц
• Входы и выход тактового сигнала 10 МГц 50/75 Ом
• Встроенный генератор 10 МГц и процессор подавления джитера/фазового шума
• Выход HDMI I²S (IIS) поддерживает форматы PCM и DSD
• Полностью изолированный интерфейс USB, тактовые входы, а также все выходы
• Оснащен процессором FPGA, поддерживающим обновление программной конфигурации с помощью ПК

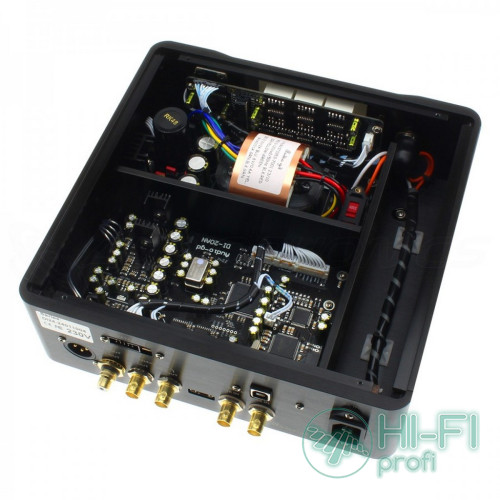

• Трансформатор R-Core и 13 групп блоков питания для независимого питания разных цепей
• Все выходные цепи питаются от источников класса А для наилучшего аналогового звучания

Audio-gd DI-24 – самый современный конвертер USB Audio в цифровых интерфейсах аудио. Это воплощение аудиоинноваций, что революционизирует ваши возможности прослушивания цифрового аудио. Благодаря универсальному набору аудиовыходов, таким как AES/EBU, RCA Coaxial и I²S HDMI, этот конвертер гарантирует безупречную совместимость с различными устройствами.

Цифровой интерфейс Audio-GD DI-24HE основан на USB-модуле Amanero Combo 384, соединенном с парой тактовых генераторов Accusilicon 90/98 МГц. Схема разработана таким образом, чтобы предложить множество вариантов стратегий использования тактовой частоты: работу с внутренним тактовым генератором, использование внешнего тактового генератора (режим slave) или передача сигнала внутреннему тактовому генератору на постороннее устройство (режим master). Такой тип устройства позволяет интегрировать его в самые современные аудиосистемы.

Для аудиофилов, стремящихся к идеалу, специальный выход тактовой частоты 10 МГц Master обеспечивает наивысшую точность. Благодаря разъемам тактового сигнала с сопротивлением 50 и 75 Ом вы сможете легко подключить конвертер к своему ЦАП и наслаждаться высоким уровнем качества звука.

Использование FPGA

FPGA или ПКВМ (программируемая пользователем вентильная матрица) – это процессор, который может быть сконфигурирован производителем или разработчиком через обновление прошивки. Сегодня FPGA можно встретить в самых высококачественных ЦАПах. Процессор Altera FGPA отвечает за формирование выходного сигнала, а также помогает существенно снизить джитер и фазовый шум. Его высокочастотная микросхема изолирована от USB-интерфейса во избежание любых паразитных шумов, как со стороны преобразования сигнала, так и со стороны точности тактового сигнала.

Обработка данных FPGA может производиться в параллельном или последовательном режиме. Параллельный режим обработки и передачи данных может улучшить качество звука благодаря чистоте и детализации, но все равно оставить его аналоговым аналогом. В режиме параллельной обработки все данные обрабатываются на тактовой частоте 256fS, а не как в обычном режиме, когда разные музыкальные данные сэмплируются с переменной тактовой частотой 64-256fS. Фиксированная тактовая частота 256fS делает сигнал более точным по фазе, процесс обработки отчетливо происходит с одинаковым временем, чтобы сохранить оригинальные свойства звука, полученные из аудиоисточника.

Характеристики Audio-gd DI-24 MCLK

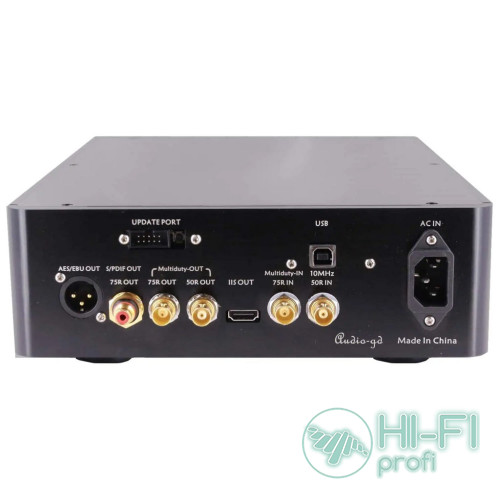

• Тип: конвертор USB Audio/SPDIF в SPDIF/I²S-LVDS/AES
• Входящие интерфейсы:
  • USB Audio: 1 x USB-B (может также использоваться для обновления ПО)
  • SPDIF/10MHz (внешний вход 75 Ом тактовой частоты 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
  • 10MHz (внешний вход 50 Ом тактовой частоты 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
• Выходи:
  • AES/EBU: 1 x XLR (5Vpp, 110 Ом)
  • SPDIF: 1 x RCA (0.5Vpp, 75 Ом)
  • I²S: 1 x HDMI (LVDS, 3.3 В, 110 Ом), работает только с ЦАПами, имеющими такое же определение выводов (не предназначен для обычных интерфейсов аудио/видео HDMI)
  • Multiduty (внешний выход 75 Ом/50 Ом тактовой частоты 10 МГц): 1 x BNC/1 x BNC
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: до 384 кГц (PCM) / DSD512 (DSD)
  • AES/EBU и SPDIF: до 384 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Потребляемая мощность: 5 Вт
• Размеры (Ш х В х Г): 240 x 85 x 340 мм
• Вес: 3.5 кг
